Megalinear MEGAC4T™ > najbolj vsestranski zobati jermen vseh časov!

MEGAC4T – Megalinear Adaptable Cleats For Transport
Prevod: Linearno prilagodljivi zatiči za transport

Uporaba istega jermena za več aplikacij – vse v enem!

Zasnova s hitro in enostavno zamenljivimi profili zobatega jermena pomeni uporabo istega jermena za najrazličnejše aplikacije – za transport blaga različnih oblik na enem samem transportnem sistemu z minimalnim časom prekinitve delovanja! Na voljo spojeni jermen, najmanjše dolžine 900 mm.

Glavne prednosti

visoko natančno pozicioniranje – brez popačenja dimenzij

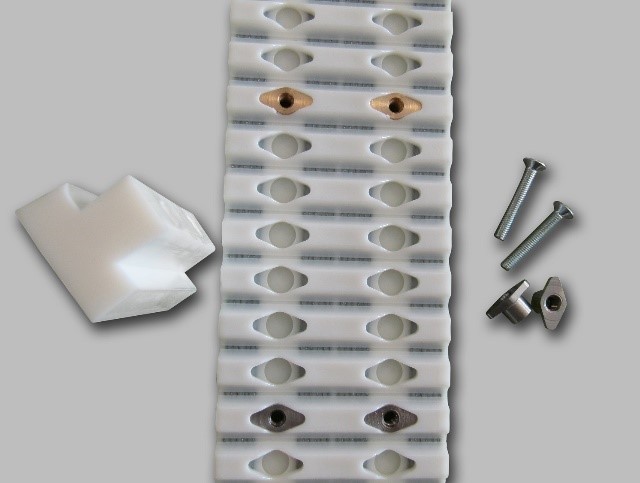

sistem pritrditve za zamenljive profile
široka prilagodljivost uporabe – standardni jermen združljiv s standardnimi jermenicami in z različnimi materiali profilov
hitra in enostavna zamenjava profila
menjave profilov izvedljive brez demontaže jermenov s pogona
bistveno manj prekinitev delovanja – poenostavljena zaloga in večji stroškovni prihranki

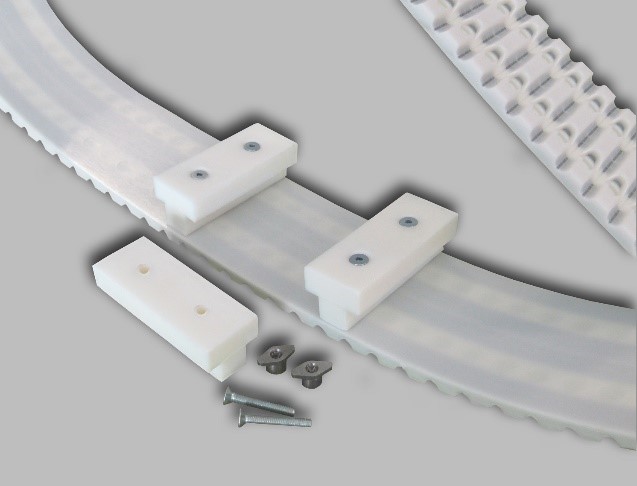

Sestava

OSNOVA JERMENA
Bela poliuretanska termoplastika 92 ShA pripravljena za modularne zatiče.
Standardna širina (mm): 25 – 50 – 75 – 100
Standardna dolžina koluta: 100 m

NATEZNA VLAKNA
S in Z torzijsko zasukano pocinkano jeklo; posebna vlakna po povpraševanju

PROFIL
AT10

Glavne aplikacije

PAKIRNA
INDUSTRIJA

ROKOVANJE Z MATERIALI
(proizvodnja, skladiščenje, distribucija, poraba, odlaganje)

Lastnosti in karakteristike >

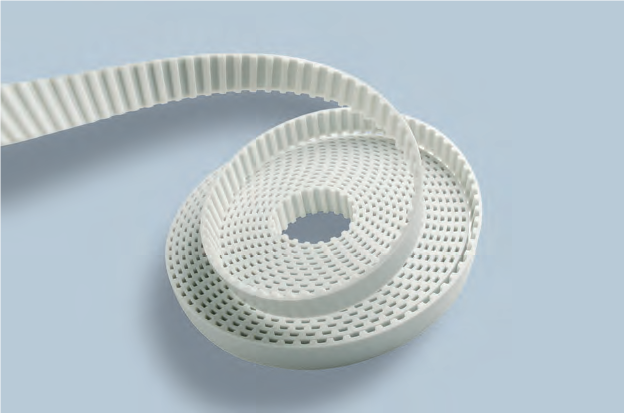

Megalinear MEGAC4T AT10 odprti jermen

KUPI JERMEN

Lastnosti

STANDARDNE ŠIRINE (mm)

25

50

75

100

Teža (gr/m)

125

250

375

500

  • Standardna sestava: beli poliuretan, termoplastični 92 ShA
  • Standardna hrbtna obloga: brez
  • Standardna obloga na zobeh: brez
  • Standardna jedrna vlakna: S and Z torzijsko zasukano pocinkano jeklo
  • Standardna toleranca širine: +/– 0,5 mm
  • Standardna debelina: 4,5 +/– 0,3 mm
  • Standardna toleranca dolžine: +/– 0,8 mm/m
  • Standardna dolžina koluta: 100 m
  • Standardni vložki: medenina in nerjaveče jeklo (M3)

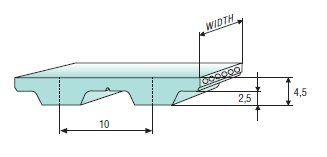

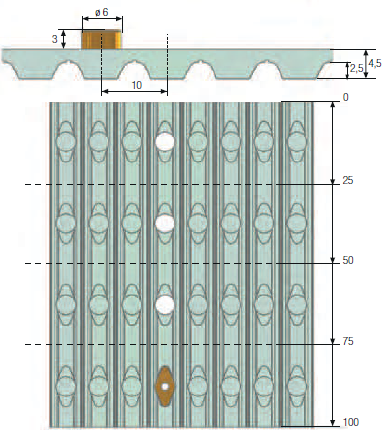

Profil zoba ISO 17396

Upornost zob

RPM (1/min)

0

20

40

60

80

100

200

300

400

500

750

1000

1500

2000

3000

4000

5000

8000

Fp spec (N/cm)

60

58

57

57

56

55

52

50

48

47

42

40

34

30

27

23

21

15
Najmanjše priporočeno število zob spojeno v ploščici za linearno premikanje: 7

Vlečna upornost



Širina jermena (mm)

25

50

75

100

Jeklo

Najvišja vlečna obremenitev (N)

2850

5700

9000

12000

Prelomna moč (N)

11400

22800

34200

45600

Raztezek pri MTL (mm/m)

4

4

4

4











Povprečne vrednosti

Prožna upornost





       min. št. zob jermenice

minimalni premer napenjalca (mm)

Standardna jeklena vlakna

25

         80

Lastnosti spojenega jermena

  • Najmanjša dolžina spojenega jermena je 900 mm
  • Vlečna in zobna odpornost = 50 % manjša kot pri odprtem jermenu
  • Spojeni jermen se lahko uporablja samo v transportnih sistemih
  • Najmanjši premeri v skladu z zgornjo tabelo

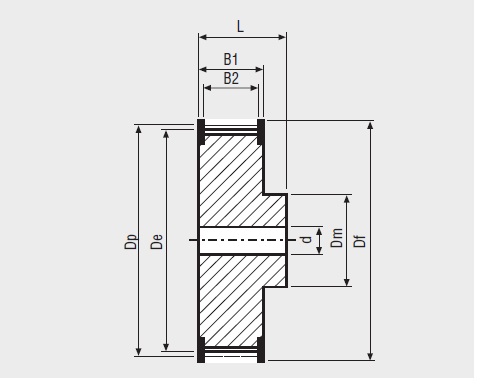

Jermenice

Št. zob

Dp

De

25

79,58

77,73

26

82,76

80,91

27

85,94

84,10

28

89,13

87,28

30

95,49

93,65

32

101,86

100,01

36

114,59

112,74

40

127,32

125,48

44

140,06

138,21

48

152,79

150,94

60

190,99

189,14
KUPI JERMEN

Želite izvedeti več?

Pogovorite se z našim strokovnjakom na brezplačnem tehničnem posvetu…

Za pripravo ponudbe nam posredujte informacijo o delovnih pogojih posnemala in geometrijo vodila, ki ga želite zaščititi. Na voljo smo preko emaila shop@mm-intercom.si oz preko telefona 01 29 27 960.
