Gredne vezi in sklopke

Gredne vezi in sklopke so nepogrešljivi element vsakega pogona. Ponavadi je to prvi del med pogonskim motorjem in strojem. Uporabljamo jih tam, kjer želimo blažiti sunke in rahle nesoosnosti gredi.

Gredne vezi in sklopke so strojni elementi za prenos vrtilnega gibanja. Zveza je lahko trdna ali gibljiva, toga ali elastična. Z njimi povežemo konca gredi v celoto in prenesemo vrtilno gibanje z gonilne na gnano gred. Gredne vezi in sklopke so alternativa togim povezavam in kardanskim gredem. Sklopke za manjše moči so izdelane iz aluminija ali plastike, za večje moči pa iz jeklene litine ali jekla. Elastične sklopke dobro blažijo sunke in izravnavajo odstopanja soosnosti. Hidravlične in elektromagnetne sklopke prenašajo vrtilni moment postopoma, dokler gnana gred ne doseže vrtljajev pogonske gredi. Varnostne sklopke varujejo stroje in naprave pred preobremenitvami ali nenadnimi sunki.
Ločimo:

  • Elastične sklopke imajo za vezni element gumijast ali jeklen prožen vložek. Dopuščajo tako kotno kot ravninsko nesoosnost.
  • Pri elektromagnetnih sklopkah je vezni element magnet, ki ga ustvarijo tuljave v pestih. Moč zveze je možno uravnavati z velikostjo električnega toka.
  • Hidravlične sklopke imajo turbinska kolesa. Moč se prenaša z močnim hidravličnim tokom, ki ga ustvaja pogonska turbina na gnano turbino.
  • Enosmerne sklopke prenašajo vrtilno gibanje samo s pogonske na gnano gred, obratno pa ne. Pravimo jim tudi sklopke s prostim tekom.
  • Posebna skupina so še varnostne sklopke in omejilci navora. Taka sklopka zdrsne, če je vrtilni moment prevelik.
Več

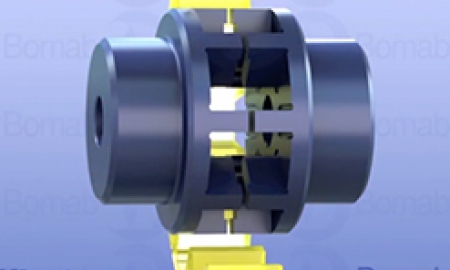

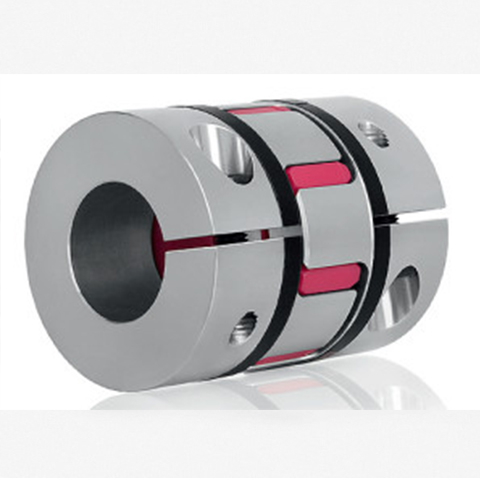

Najenostavnejša sklopka je tako imenovana parkljasta sklopka. Sestavljena je iz dveh pest in elastičnega veznega dela. Parklji sklopke (od tu tudi ime) so obrnjeni drug proti drugemu, vmes pa je elastični (gumeni) element, ki blaži sunke in nesoosnost. Vrtilni moment se prenaša preko pesta s parklji in vmesnega elastičnega dela na drugo pesto. Eno pesto sklopke je pritrjeno na pogonsko gred, drugo pesto pa na gnano gred.

Pri togih sklopkah ni veznih elementov. Gredi spojijo, kot bi bile zvarjene, s to razliko, da jih lahko razstavimo. V to skupino spadajo tudi zobate sklopke, ki so prav tako toge, vendar dopuščajo kotno nesoosnost.



Ponujamo širok nabor grednih vezi raznovrstnih materialov in velikosti!

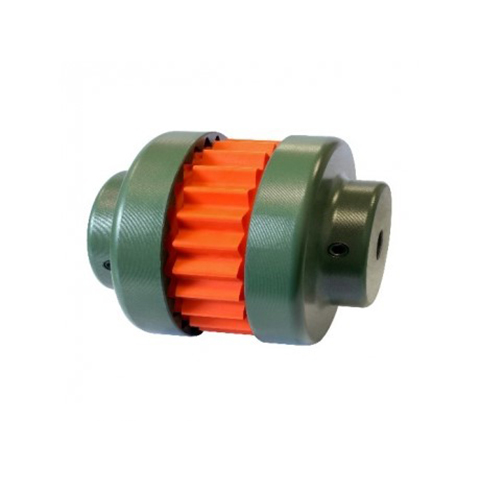

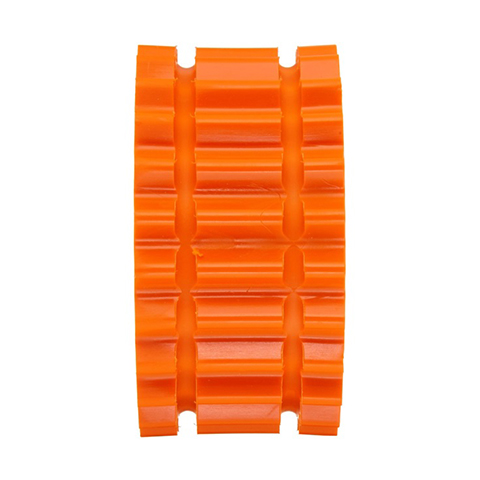

Iz naše zaloge lahko izbirate med obojčnimi (mufna) grednimi vezmi, ki imajo plastično obojko in dopuščajo manjša odstopanja v soosnosti ali parkljastimi grednimi vezmi z gumijastim vmesnim členom, ki dobro blažijo sunke.

Naš prodajni program zajema:

NEELASTIČNE IZRAVNALNE GREDNE VEZI

  • Parkljasta gredna vez- izravnava premike gredi v aksialni smeri.
  • Zobata gredna vez- izravnava premike gredi v aksialni smeri in kotne premike do 2˚.
  • Kardanski zglob- izravnava kotne premike gredi do 15˚ oziroma 30˚.

ELASTIČNE IZRAVNALNE GREDNE VEZI
Prenašajo vrtilni moment preko elastičnih veznih elementov, ki lahko izravnavajo premike in zasuke gredi.

  • Akumulacijske elastične gredne vezi blažijo sunke, ki so posledica udarnih obremenitev pri zagonu in ustavljanju stroja.
  • Dušilne elastične gredne vezi blažijo sunke in hkrati dušijo nihanja, ki so posledica nihajočih obremenitev.

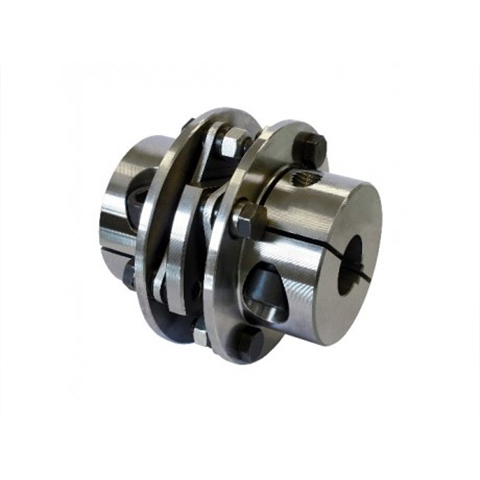

  • Gredna vez z jeklenimi trakovi izravnava vzdolžne premike gredi od 4 do 20 mm, prečne premike gredi od 0,5 do 3 mm, kotne premike gredi do 2,3˚ ter zasuke gredi do 1,2˚.
  • Gredna vez z vijačnimi vzmetmi izravnava majhne prečne premike gredi do največ 1 % zunanjega  premera, kotne premike gredi do 2˚ ter zasuke gredi do 5˚.

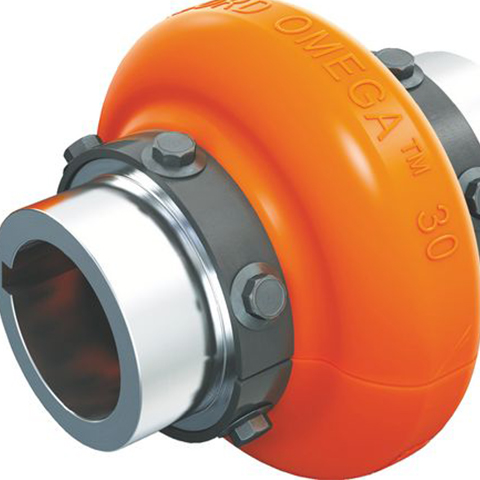

  • gredna vez z gumijastimi vložki izravnava vzdolžne premike gredi do 3 mm, majhne prečne in kotne premike gredi ter zasuke gredi do 3˚.

SKLOPKE ZA VKLAPLJANJE

  • Čelna zobata sklopka (trapezno, žagasto, pravokotno, trikotno).
  • Torne sklopke za vklapljanje (ploščate torne sklopke (enolamelne, večlamelne). Torne sklopke za vklapljanje so lahko naslednjih vrst: sklopka z mehanskim vklapljanjem, sklopka z elektromagnetnim vklapljanjem, sklopka s hidravličnim vklapljanjem, sklopka s pnevmatskim vklapljanjem.
  • Stožčaste torne sklopke (enojne, dvojne).

ZOBATE ZAPORE, TORNE ZAPORE IN VARNOSTNE MOMENTNE SKLOPKE

  • varnostna sklopka s strižnimi čepki
  • varnostna sklopka z vstavljenimi kroglicami
  • torna varnostna sklopka

ZAGONSKE SKLOPKE

  • čeljustna zagonska sklopka
  • zagonska sklopka z jeklenimi kroglicami
Zastopamo:
Dobavimo tudi:

KTR

Gerwah

Flender

Tschan

Katalogi:Vsi katalogi >

Za pomoč in dodatne informacije se posvetujte z našimi strokovnjaki. Z veseljem vam bomo pomagali pri izbiri najustreznejše rešitve!
